TC4鈦合金是20世紀中期所研發出的一種α+β型鈦合金，具有密度低、導熱系數小、耐腐蝕、高溫力學性能穩定等特點[1-2]。鑒于其優良的特性，TC4鈦合金在各個領域都有應用，使用量已經達到了全球鈦合金消費品的50%以上，是應用最廣泛的鈦合金[3-4]。但TC4鈦合金因為化學活性高，變形阻力大等因素會導致其存在加工周期長、制造成本高、制造柔性差等諸多難題[5-6]。尤其是通過鍛壓工藝制備不同尺寸的大型TC4鈦合金構件時，需要配備不同尺寸的鍛壓設備和模具，導致成本增加和材料成品率低，在一定程度上限制了TC4鈦合金的應用[7-8]。因此，一些學者將目光轉向了增材制造技術。

增材制造技術作為21世紀迅速發展的一種快速近成形制造技術，很好地解決了傳統制造中的難題，使材料利用率和成品率都提高了一個等級[9-10]。在諸多增材制造技術中，與金屬相關的增材制造技術主要包括直接能量沉積技術(directedenergydeposition,DED)、粉末床熔融技術(powder-bedfusion,PBF)、薄片層疊技術(sheetlamination,SL)[11]。金屬增材制造技術中，常用的熱源有激光和電弧等[12-15]。

隨著海洋船舶、航空航天技術的發展，對質量輕、耐腐蝕的大型TC4合金構件需求越來越大。然而無論是傳統的模具鍛造還是增材制造技術，都存在隨架構尺寸增加導致其加工成本急劇飆升的問題[16-17]，故需要基于現有資源來拓展制備大型TC4鈦合金構件的能力，因此有學者提出了混合制造的工藝理念?；旌现圃旒夹g采用化整為零的思想。首先通過傳統的鍛造或者鑄造技術制造出整體構件中較為簡單的一部分并將其作為基體，然后使用增材制造技術在基體上制造較為復雜的一部分，最后將混合制造出的構件進行二次加工得到最終構件[18-22]。該技術充分發揮了傳統鑄鍛制造和新型增材制造的自身優勢，不僅可以快速制造出所需構件，還減少了加工步驟，避免了大量的材料浪費。這兩種技術分別作為混合制造技術的一部分，發揮其相互協同的作用可以更好應對大型TC4鈦合金構件的工業需求。同時，基于增材制造技術的成形特點，可以通過對基體的調整來對增材部分進行一定調控?；旌现圃旒夹g近些年已在制備大型構件方面表現出顯著的優勢[2,8,23-24]。同時，為了改善增材制造TC4鈦合金的組織及性能缺陷，對在線軋制技術與增材制造相結合的混合制造技術也有了一定研究。本文對國內外相關文獻進行梳理，系統總結了TC4合金混合制造技術中的組織和性能特點及其影響因素，為深入研究和發展TC4合金混合制造技術提供技術支持。

1、TC4鈦合金激光/電弧混合制造技術

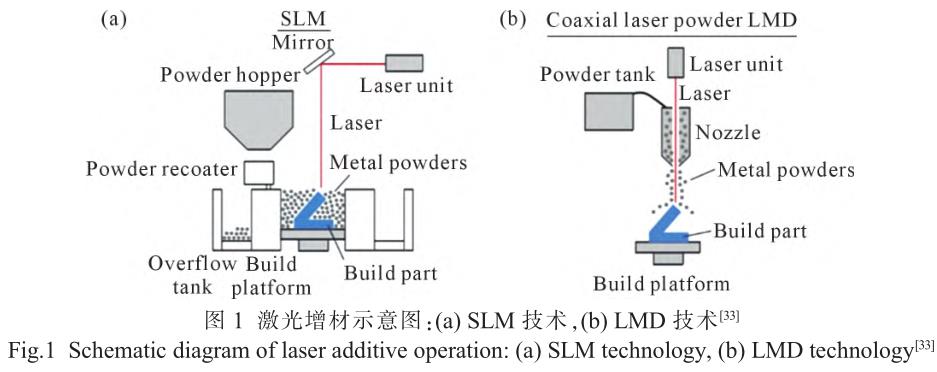

混合制造技術中，激光混合制造和電弧混合制造是當前研究較多的兩種工藝。其中，激光混合制造是將激光加工與傳統機械加工相結合，通過激光束熔化金屬粉末或線材并堆疊成所需形狀，最終形成完整的零件。而電弧混合制造則是利用電弧加熱將金屬線材熔化并沉積在基底材料上，通過重復沉積層疊，逐步制造出三維零件。

在TC4鈦合金混合制造方面，激光混合制造和電弧混合制造都取得了較好的效果。以激光混合制造為例，該工藝主要基于激光選區熔化技術(selectivelasermelting,SLM)和激光熔化沉積技術(lasermelt-ingdeposition,LMD)[25-26]，可以在TC4鈦合金的表面形成幾十到幾百微米的均勻熔池，并通過控制激光功率、掃描速度等參數來實現更高精度和更優質的加工效果，其工藝流程如圖1所示。SLM技術采用功率較低的激光器，通過預先鋪設粉末，逐層選區熔化粉末的方式堆積構件。其特點在于成形精度高、成型件不易變形，適用于較為復雜的構件制造[27-30]。而LMD技術是采用高能激光束在基體表面形成熔池并沿著規劃的路徑掃描，在此過程中同步送粉。其特點在于成形尺寸不受限制、成形效率高，適用于大型金屬構件的毛坯制造[31-33]。這兩種技術均突破了傳統模具的限制，并有效提升了材料利用率，廣泛應用于混合制造中。

電弧混合制造也同樣適用于TC4鈦合金的制造。該工藝基于電弧增材制造(wireandarcadditivemanufacturing,WAAM)技術，可以在TC4鈦合金表面形成較大的熔池，使得熔化區域更加穩定，并可實現較高的成形率和機械性能。與激光混合制造技術相比，電弧混合制造優勢在于設備成本低、運行成本低、能量利用率、材料利用率和沉積率大[15,34-36]。有報道指出電弧增材效率最高已經超過20kg/h[37]。挪威NorskTitanium公司開發的第四代WAAAM裝備在低精度沉積TC4鈦合金時的沉積速率達到了10kg/h，在高精度的條件下，沉積速率也可以達到1~2kg/h[12]。

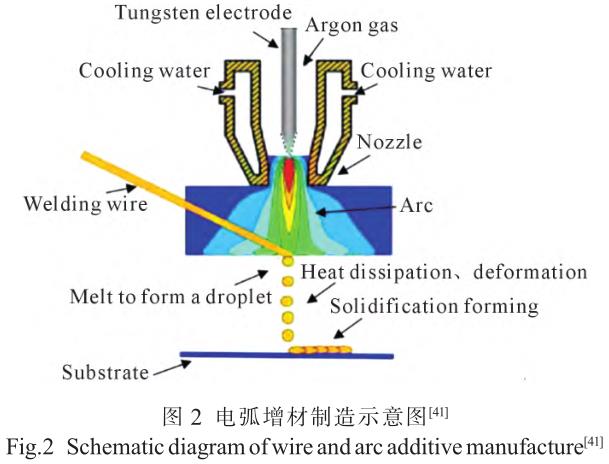

WAAM技術使用電弧作為熱源，熔化金屬絲材，使其以熔滴的形式滴落在基板上堆積并凝固成形。同時，在此過程中需輔以惰性氣體保護[38-40]，其工作流程如圖2所示[41]。

2、激光混合制造TC4鈦合金組織和性能及影響因素

混合制造中，基體與增材結合區的組織對于整體構件的組織演化有著重要的影響，試樣沉積過程中，不同位置的熱累積和散熱效果不同，就會導致組織呈現出一種非均勻的狀態。因此，明晰混合制造TC4鈦合金構件結合區的組織演變規律有著極其重要的意義。Li等[42]采用激光DED法在鍛造基底上制備了TC4鈦合金混合試樣，研究發現由于熱歷史的不同，混合制造TC4鈦合金的組織表現為自下而上的梯度組織，大致分為基體區、結合區、增材區。

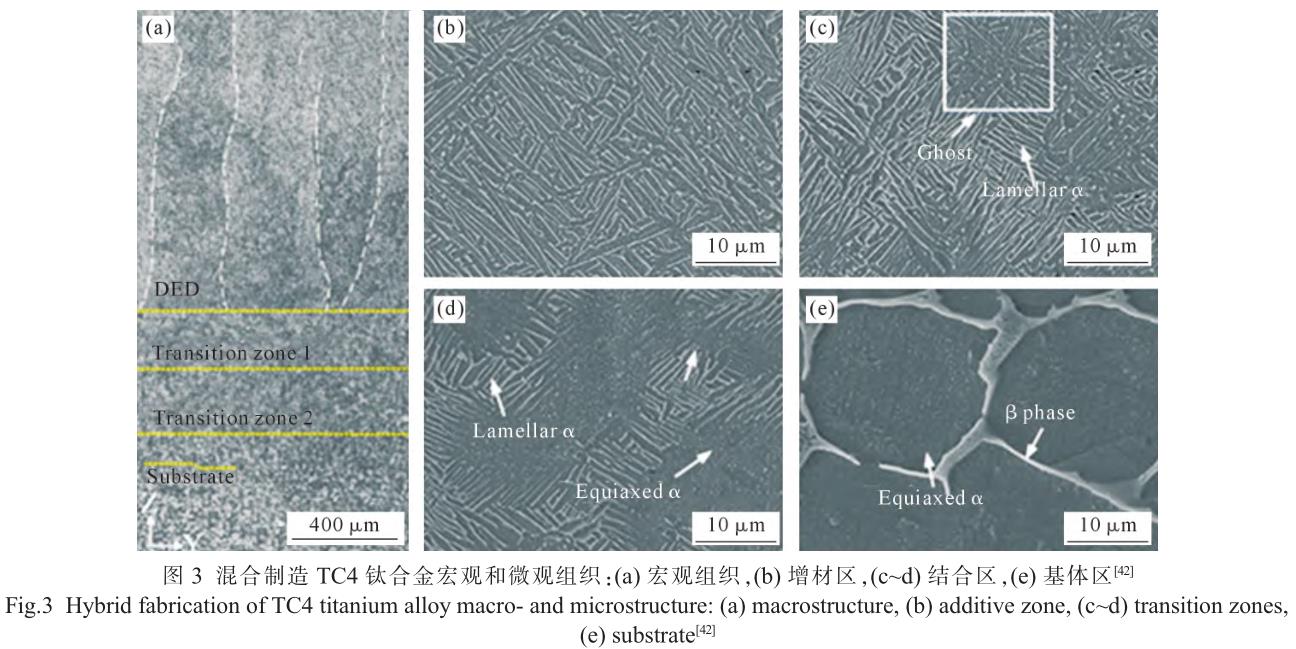

基體區由于受熱輸入的影響較小，組織形態與基底原始組織相比并未發生太大變化，由等軸α相和轉變β相組成。在結合區，隨著熱輸入的累積和熱循環次數增加，等軸α相轉變為β相，并且隨著沉積層數增加和峰值溫度的降低發生α→β→α相非平衡擴散，形成ghost結構。同時，α相析出，在β晶粒內部形成層狀α。在增材區，微觀結構由β柱狀晶組成并沿沉積方向生長，且由于冷速較快形成細長的網籃組織，如圖3所示。

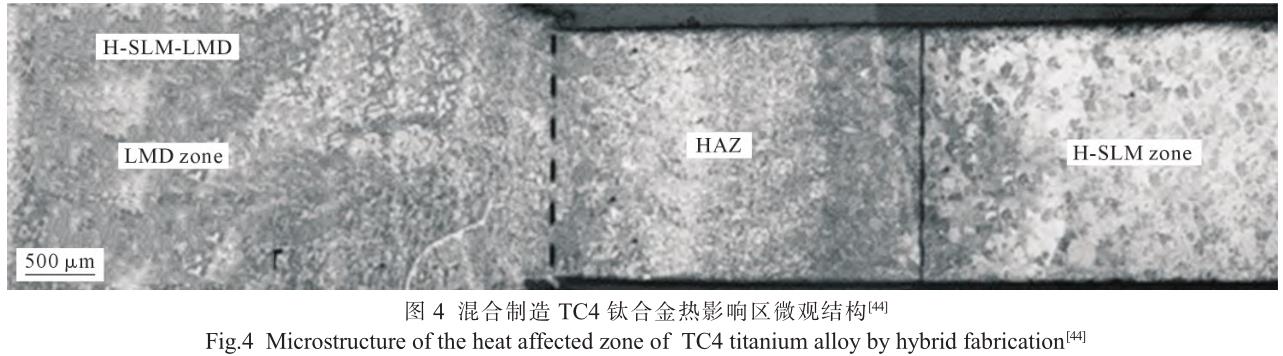

王亞輝等[43]對混合制造TC4鈦合金的組織演變規律進行研究得到了類似的結果。結合區組織整體呈現出非均勻狀態。隨著熱輸入的累積，熔池溫度升高，結合區組織逐漸從雙態組織向網籃組織轉變。Liu等[44]研究了LMD與SLM混合制造的TC4鈦合金，發現在結合區處有較為明顯的熱影響區，如圖4所示。從SLM基底區到LMD增材區，其晶粒尺寸呈現出從小到大的梯度變化趨勢，且結合區冶金結合致密，未形成明顯缺陷團簇區。王維等[45]也做了相同的研究，發現結合區組織主要由少量的α板條和針狀α′馬氏體組成。微觀組織的演化主要由溫度梯度和加熱時間決定。

諸多研究[20,42-43,46]表明，在TC4鈦合金混合制造成形件中，增材區的顯微硬度均高于基體區的顯微硬度，原因可歸結于在增材區的冷卻速率較快，內部存在針狀的α′相且網籃組織中有更多的α/β相界面，增加了區域的硬度。劉祥宇等[47]發現成形件的室溫拉伸性能存在各向異性，垂直于沉積方向(XY)的抗拉強度和屈服強度明顯高于平行沉積方向(Z)，而Z方向的伸長率和斷面收縮率則優于XY方向，如表1所示。造成各向異性的原因在于外延生長的柱狀晶，XY方向上主要為等軸晶粒，其晶粒尺寸要比Z方向的更細小，因此在XY方向上包含更多的晶界，從而使得XY方向具有較高的強度，Z方向具有較高的塑性。Meiners等[48]通過研究，認為造成各向異性的原因在于拉伸過程中載荷穿過β晶粒晶界時，會促進晶界α過早失效。

激光混合制造TC4鈦合金結合區的微觀組織和力學性能受多種因素影響，主要包含以下幾個方面：

(1)后處理工藝

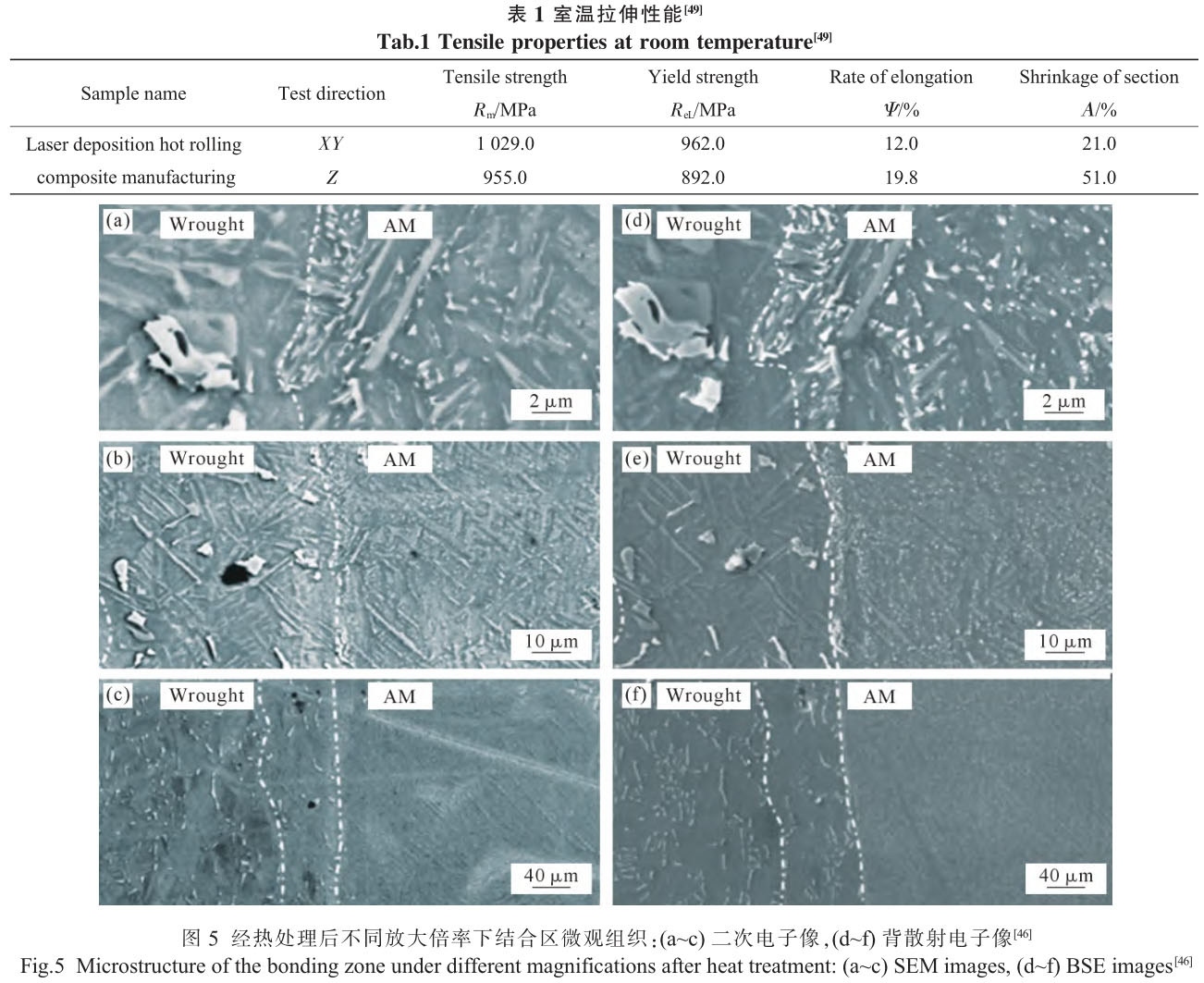

在混合制造TC4鈦合金中，常用熱處理來對構件進行后處理，合適的熱處理制度可以有效改善其構件組織的均勻性。Dolev等[46]對混合制造TC4鈦合金進行了800℃/4h/FC熱處理，發現經過熱處理后的結合區微觀組織結合緊密，未發現孔隙等缺陷。值得注意的是，在高倍率情況下，結合線處未發現明顯的熱影響區，僅有一層薄層將他們分開，即使在低倍率的情況下，也僅僅是在鍛造基底一側發現約40μm的過渡層并呈現出α+β微觀結構，這在混合制造中并不常見，如圖5所示。王舒等[49]通過對混合制造TC4鈦合金進行780℃/2h的退火處理后也發現了類似Dolev的結果。Li[42]則發現在經過1000℃固溶處理和540℃時效處理后，顯微組織發生顯著變化，原有的熱影響區消失。為了消除成形件的各向異性，王維等[45]對成形件進行850℃/2h/AC熱處理后，出現了雙頸縮現象，有效提升了成形件的塑性。Meiners等[48]對成形件進行1050℃/3h+710℃/6h/AC熱處理，成功消除了抗拉強度和延伸性上的各向異性。

(2)熱輸入

在混合制造TC4鈦合金構件成形過程中，工藝參數極大地影響了構件內部的組織特征。馬健凱等[50]研究了不同線能量密度下混合制造TC4鈦合金構件的組織變化，發現隨著線能量密度的增加，混合制造TC4鈦合金結合區中等軸α相和片層α相的尺寸均有一定程度增長，而β相的尺寸增長則較為明顯，其微觀組織如圖6所示。當線能量密度從100J/mm升至200J/mm時，β相的尺寸由之前的40μm增長到110μm。王瑞等[51]研究了不同工藝參數下混合制造TC4鈦合金構件熱影響區的變化，發現隨著熱輸入的增加，熱影響區的范圍也逐漸擴大，其內部的α相尺寸也有一定程度增長。

(3)基板初始形貌

在混合制造中，基板作為整體構件的一部分，其初始形貌對構件的組織變化也存在一定影響。Kalashnikov等[52]研究發現，基板的厚度對結合區附近的組織變化有一定影響。當基板厚度從2.5mm增加至10mm后，結合區附近的α板條的尺寸從1μm增加到了1.27μm。曹銘[53]研究了不同表面粗糙度的基板對混合制造TC4鈦合金組織的影響，發現不同粗糙度的基板上沉積的TC4鈦合金在微觀組織上并無明顯的缺陷，但隨著表面粗糙度的改善，其微觀組織分布更為均勻，且對其力學性能有一定的提升，當表面粗糙度達到Ra25時，其縱向的屈服強度和伸長率均高于鍛件的標準。

(4)基板預處理

基板的預處理對混合制造TC4構件也存在一定影響。王瑞等[51]研究了基板預熱溫度對混合制造TC4鈦合金組織變化的影響，發現隨著預熱溫度的升高，等軸α相的比例逐漸降低，而次生α相的數量有一定程度的增加。葉坤[54]研究了基板預熱溫度對構件性能的影響，發現較低的預熱溫度會導致基板表現為輕微的正撓度，導致樣品開裂，而較高的預熱溫度可以有效緩解溫度梯度以及拉伸熱應力，使樣品開裂的風險降低。

(5)基板微觀組織

在混合制造中，基板的微觀組織對整體構件的組織變化也有一定的影響。Liu等[55]研究發現基板的晶體取向會影響外延晶體的高度位置，當基板晶體取向的傾角從-30°增加到+30°后，外延晶體的高度從9%增加到了24%。郭順等[56]則發現在TA2鈦合金基底上沉積TC4鈦合金時，由于受到TA2鈦合金基底晶粒取向的影響，TC4鈦合金會沿著TA2基底晶粒的某一擇優取向生長，一定程度上限制了粗大β柱狀晶的出現。

3、電弧混合制造TC4鈦合金組織性能及影響因素

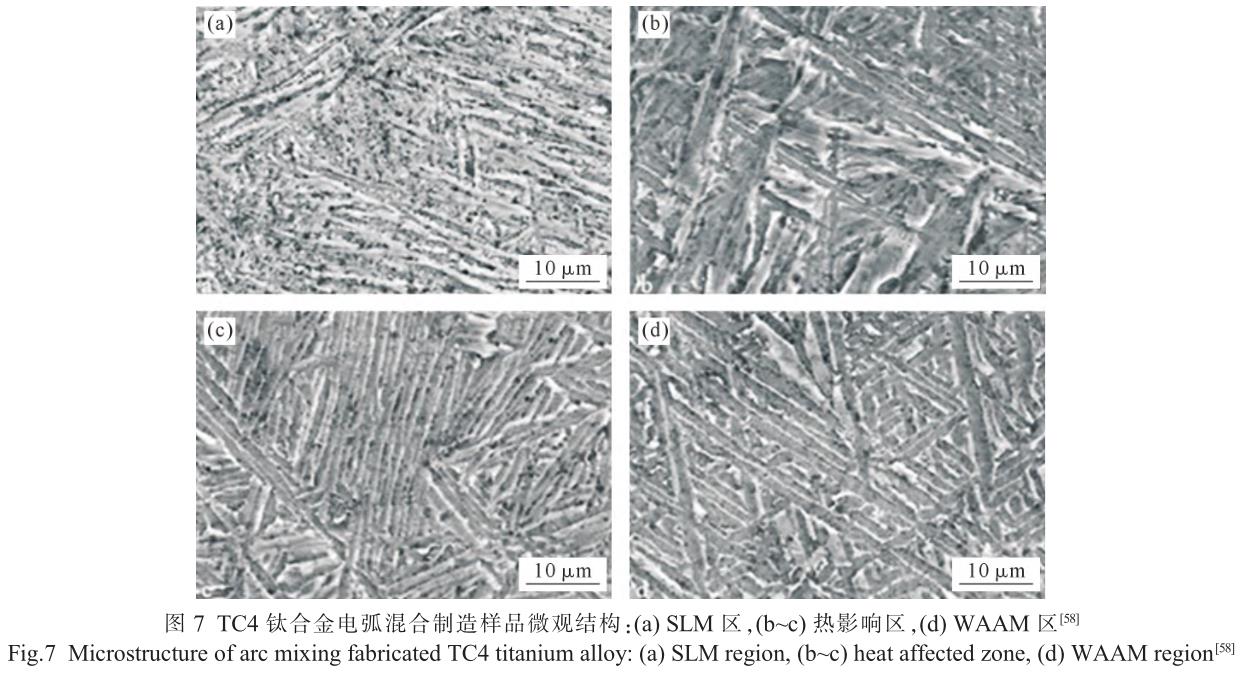

與激光增材制造技術相比，電弧增材制造技術有著更大的熱輸入，在成形過程中會產生較大的熔池和熱影響區，因此，其結合區的組織變化也將更為明顯。Bambach等[57]研究了電弧混合制造TC4鈦合金在航空航天部件中的應用。研究發現，混合制造中基板與增材區的結合線附近有約3~4mm明顯的熱影響區，由平均尺寸為70μm×70μm的球狀原始β晶粒組成，β晶粒內部為部分馬氏體/網籃組織，α相也以β晶界上的薄層形式存在。Shi等[58]在研究WAAM技術混合制造中也在結合線附近發現了約3mm厚的熱影響區。其內部針狀α的平均寬度約為0.85μm，比基底中的針狀α的平均寬度較粗，但比WAAM增材區域中針狀α的平均寬度較細，呈現出梯度變化的趨勢，如圖7所示。Liu等[59]研究發現，混合制造中基板區與增材區之間的熱影響區由含有α′馬氏體的細小等軸β晶粒組成。并且隨著熱輸入的累積，晶粒尺寸逐漸增大，生成較粗的等軸β晶粒。這與上述Shi等[58]研究得出的結論相吻合。而楊光等[60]的研究則表明，由于WAAM的熱輸入較大，大多數情況下會生成較為明顯的粗大β晶粒，其最大粒徑接近2mm，這在TC4激光混合制造中很少見到。

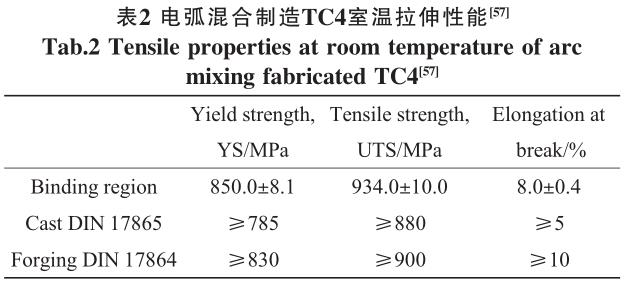

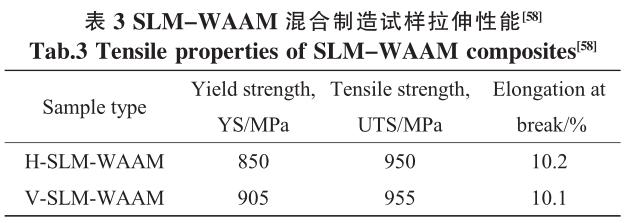

在力學性能方面，Bambach等[57]的研究結果表明，混合制造構件結合區的拉伸性能已超過了鍛造TC4合金的最低強度要求，其斷裂伸長率略低于鍛造TC4的要求但高于鑄造TC4的要求，如表2所示。Shi等[58]對H-SLM-WAAM試樣與V-SLM-WAAM試樣的拉伸性能進行了對比，發現不同沉積方向沉積出的基底會使整體構件在抗拉強度和屈服強度上產生明顯的差異，如表3所示，H-SLM-WAAM試樣的屈服強度和極限抗拉強度分別為850MPa和950MPa，而V-SLM-WAAM試樣的屈服強度和極限抗拉強度分別達到了905MPa和955MPa。但值得注意的是，兩種試樣的伸長率均為10.1%左右，其原因在于斷裂位置均處于WAAM區域，并未發生在結合區，因此，混合制造中SLM基底的沉積方向對于伸長率的影響較小。

電弧混合制造TC4鈦合金在裂紋擴展速率上也表現出一定的各向異性。Zhang等[61]研究發現，在基底中，裂紋在等軸結構中平穩傳播，會有較高的生長速率，而在WAAM增材區域中，由于層狀結構，裂紋生長路徑曲折，導致生長速度較慢。這一結論與Edwards[62]和Zhang[63]研究得出的結論相互驗證，即柱狀(沉積層)和等軸晶粒(HAZ)區裂紋形態和擴展速率的差異歸因于不同的微觀組織特征。另一方面，Wang等[64]研究發現沉積態試樣的疲勞性能明顯優于鍛件，這是由于沉積態組織中的集束相比鍛件中的雙態組織更能有效阻礙位錯運動。同樣驗證了混合制造中WAAM制造出的TC4鈦合金要比鍛造態的TC4鈦合金有更好的抗裂紋擴展能力。

與激光混合制造TC4鈦合金相似，電弧混合制造TC4鈦合金構件也受到諸多因素的影響，主要包含以下幾個方面：

(1)冷卻速率

在混合制造中，冷卻速率是影響構件的微觀組織的一個重要因素。Liu等[59]發現冷卻速率對于結合區的組織演化有較為明顯的影響，當冷卻速率大于410K/s時，轉變β的基體中可形成α′馬氏體結構。當冷卻速率為410~20K/s時，可形成細小的網籃組織和α集束，α集束沿β晶界生長。當冷卻速率小于20K/s時，β結構擴散形成由初生α相和次生α相組成的網籃結構。Shi等[58]則發現熔池的大小會影響到組織的變化，由于WAAM工藝的熔池較大，約為4mm，會導致熱毛細對流的增加，從而使冷卻速率較慢，因此會生成粗大的β晶粒。

(2)熱處理制度

在電弧混合制造TC4鈦合金中，熱處理制度作為一種極為重要的后處理工藝，對混合制造TC4鈦合金構件的組織與性能有著重要的影響。徐國建等[65]研究發現，隨著正火溫度的升高，TC4鈦合金構件的力學性能呈現先上升后下降的趨勢，并且不同范圍的正火溫度會導致微觀組織產生不同的變化。Bermingham等[66]對TC4鈦合金構件進行熱處理發現其內部組織有朝著網籃組織轉變的趨勢，并且通過熱處理可以有效的改善整體構件的殘余應力。

(3)基板微觀組織

為了改善電弧混合制造TC4

鈦合金整體構件的微觀組織，調節基板的微觀組織也是一個重要的手段。王健[67]研究了在等軸β晶粒與柱狀β晶?；迳铣练eTC4鈦合金，研究發現在等軸β晶粒基底上沉積TC4鈦合金可以在沉積初期就獲得等軸β晶粒，而在柱狀β晶?；迳铣练eTC4鈦合金則在沉積第六層時出現等軸β晶粒。

(4)輔助工藝

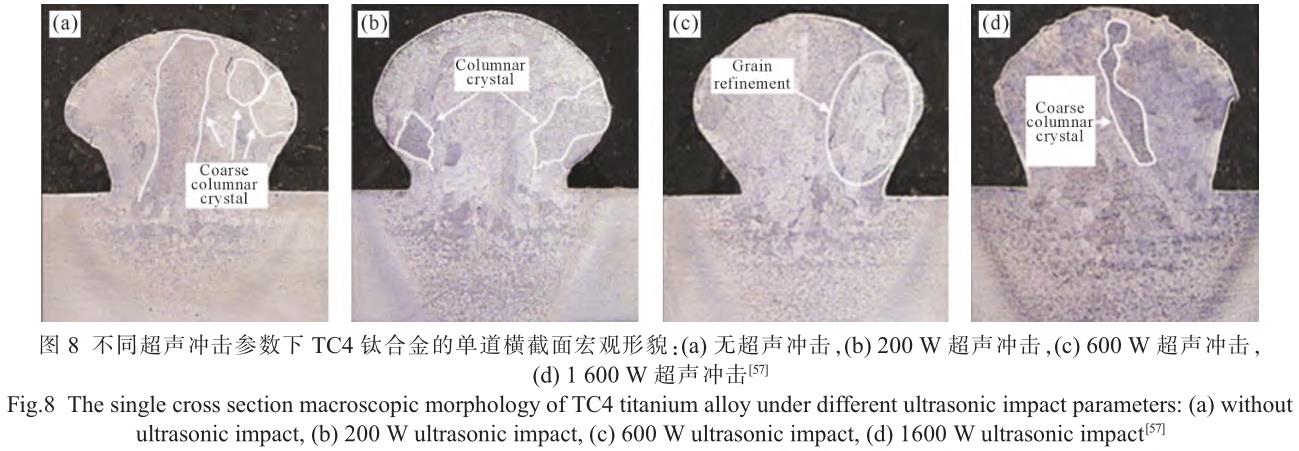

除去上述幾種影響因素，外加輔助工藝也會影響混合制造TC4鈦合金的組織與性能。許明方等[68]研究了超聲沖擊技術與電弧增材制造相結合的混合制造技術。如圖8所示，研究發現經過超聲沖擊的輔助，在結合區的粗大的β柱狀晶尺寸明顯減小，使晶粒細化并有更多的等軸晶生成。并且當超聲功率為600W時的效果最好，其抗拉強度和伸長率均有一定提升。目前，關于電弧混合制造技術影響因素的研究仍處于初級階段，有關基板的表面情況及預處理對整體構件影響的研究相對較少，這也將是后期的一個具有重要意義的研究方向。

4、在線軋制增材混合制造技術

由于增材制造過程中會形成不均勻的溫度場，從而導致TC4鈦合金形成了粗大的柱狀晶，這些晶粒的尺寸甚至會達到毫米級，嚴重影響了構件的整體性能，因此提出了軋制增材混合制造技術。在線軋制混合制造技術是一種增材沉積和軋制交替進行的技術，其示意圖如圖9所示[69]。在線軋制的優點在于實現晶粒細化的同時降低了殘余應力和變形，可以極大地改善構件力學性能上的各向異性。相比于傳統的軋制技術將鑄造、軋制分離為兩個部分，在線軋制增材混合技術將增材與軋制工藝結合為簡化為一個步驟，不僅可以提升成形效率，還可以通過層間的軋制更好地控制整體構件的質量。

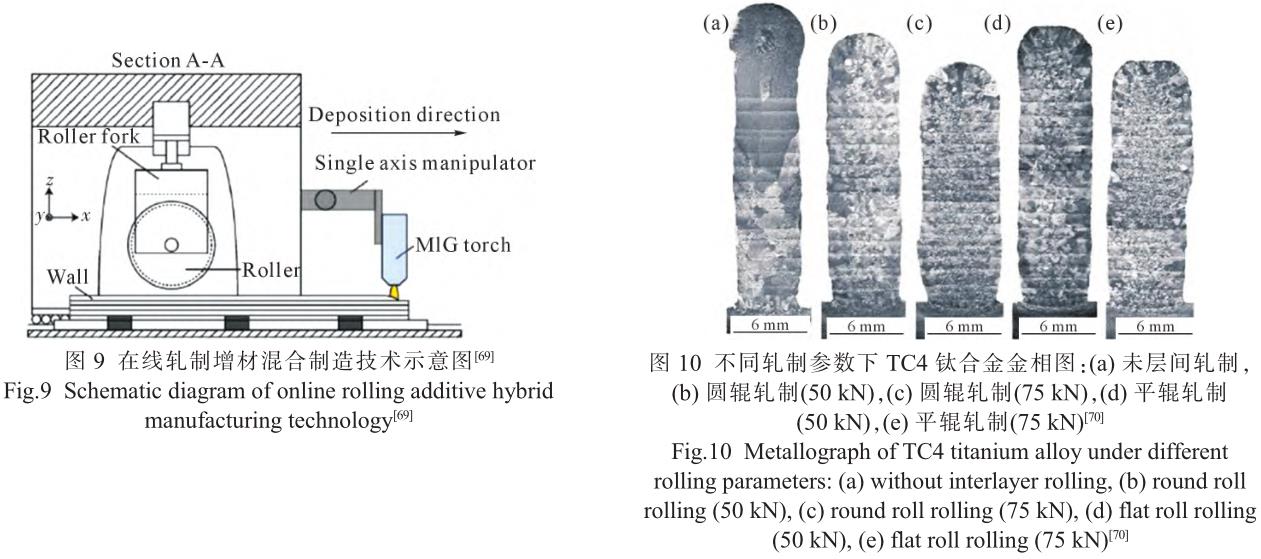

Martina等[70-71]研究了電弧增材制造TC4鈦合金經過在線層間軋制前后的組織與性能變化。如圖10所示，作者研究了不同軋制壓力對構件組織與性能的影響，結果表明經過75kN壓力軋制后，平均晶粒尺寸明顯下降。各方向的抗拉強度均提升至1080MPa左右。Anthony等[72]研究發現軋輥的尺寸是影響晶粒細化的一個重要因素，較大的軋輥半徑可以增加再結晶的范圍，使更多的等軸晶生成。結果表明，半徑為3mm的圓角凸軋輥軋制的晶粒最為細小，如圖11所示。

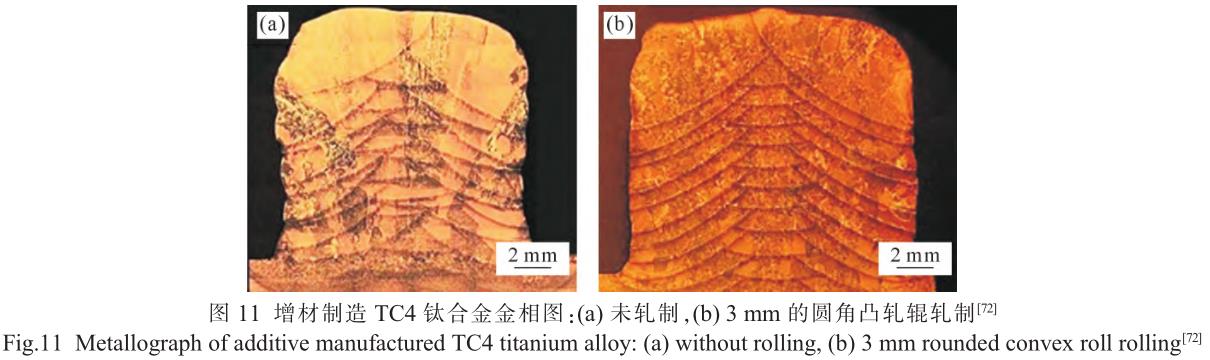

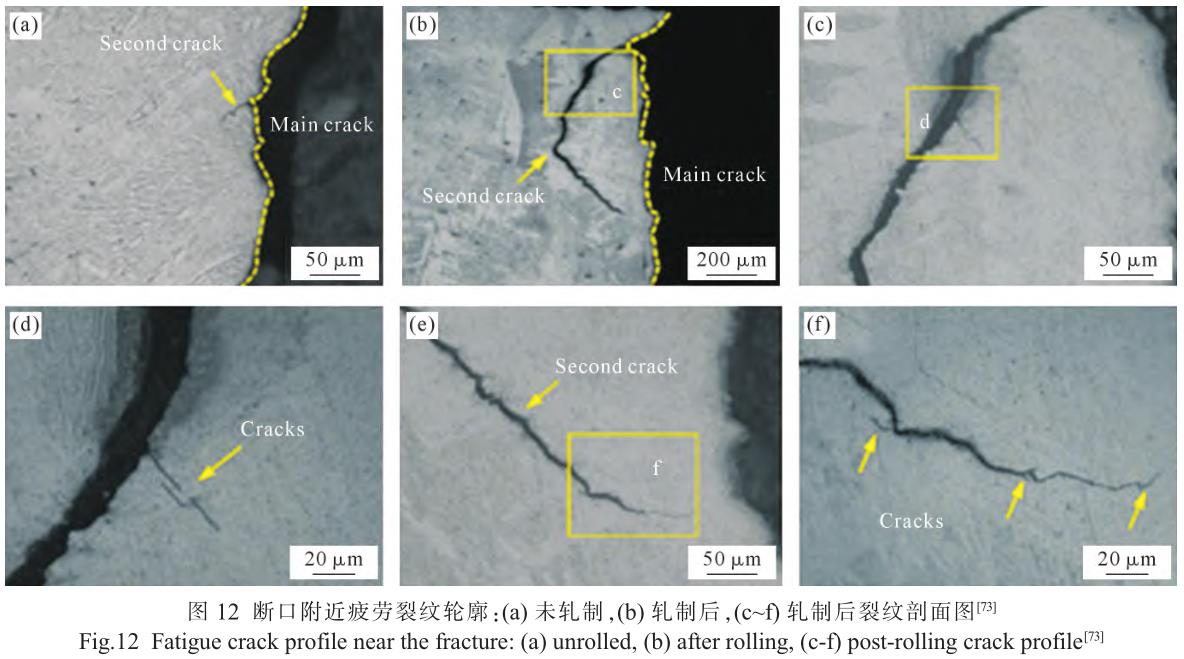

Gao等[73]研究了電弧增材制造技術與在線熱軋復合工藝制備TC4-DT鈦合金的疲勞性能，研究發現，經過軋制的構件中的β晶粒平均尺寸下降了60%左右，α片層的尺寸下降了38%左右。并且在拉伸試樣的斷口處發現了多個二次裂紋，改善了鈦合金的疲勞性能，如圖12所示。

5、結語

目前，混合制造TC4鈦合金受到了一定關注，作為一種新興的工藝技術，其不僅彌補了傳統工藝的不足，也解決了增材制造面臨的低效率、高成本以及各類內部缺陷問題，可以有效拓展TC4鈦合金構件的制造能力。目前混合制造TC4鈦合金的研究仍處于起步階段，相關研究較少，混合制造TC4鈦合金組織的非均勻性和其力學性能上的各向異性仍是亟待解決的問題。后期的研究重點仍在于如何獲得細小的等軸晶粒，改善組織非均勻性，消除成形件力學性能的各向異性。

參考文獻：

[1]夏玉峰，滕海灝，張雪，等. Ti-6Al-4V 合金電弧熔絲增材的組織性能研究進展[J]. 重慶大學學報，2022, 45(4): 87-99.

XIA Y F, TENG H H, ZHANG X, et al. A review of the wire arc additive manufacturing of Ti-6Al-4V alloy: Properties, defects and quality improvement [J]. Journal of Chongqing University, 2022,45(4): 87-99.

[2]劉文杰，宗學文，陳楨，等. 不同鑄型對 TC4 鈦合金的微觀組織、織構和持久性的影響[J]. 稀有金屬材料與工程，2020, 49(8): 2880-2887.

LIU W J, ZONG X W, CHEN Z, et al. Effect of different cast moulds on the microstructure, texture and stress rupture of TC4 titanium alloy[J]. Rare Metal Materials and Engineering, 2020, 49(8): 2880-2887.

[3]郭鯉，何偉霞，周鵬，等. 我國鈦及鈦合金產品的研究現狀及發展前景[J]. 熱加工工藝，2020, 49(22): 22-28.

GUO L, HE W X, ZHOU P, et al. Research status and development prospect of titanium and titanium alloy products in China[J]. Hot Working Technology, 2020, 49(22): 22-28.

[4]金和喜，魏克湘，李建明，等. 航空用鈦合金研究進展[J]. 中國有色金屬學報，2015, 25(2): 280-292.

JIN H X, WEI K X, LI J M, et al. Research development of titani-um alloy in aerospace industry[J]. The Chinese Journal of Nonfer-rousMetals, 2015, 25(2): 280-292.

[5]屈盛官，翟薦碩，段晨風，等. TC4 鈦合金二維超聲振動車削性能研究 [J]. 材料導報，2023, 31(22): 22040390.

QU S G, ZHAI J S, DUAN C F, et al. Research on machinability of twodimensional ultrasonic vibration assisted turning of TC4 tita-nium alloy[J]. Materials Reports, 2023, 31(22): 22040390.

[6]李 松 原 ，李 順 才 ，劉 志 ，等. 鈦 合 金 切 削 溫 度-振 動 相 關 性 及加 工 優化研究[J]. 機 械 科 學 與 技 術 ，[2023-01-09]. http://doi.org/10.13433/ j.cnki.1003-8728.20230021.

LI S Y, LI S C, LIU Z, et al. Research on cutting temperaturevibra-tion correlation and machining optimization of titanium alloys[J].Mechanical Science and Technology for Aerospace Engineering,[2023-01-09].http://doi.org/10.13433/ j.cnki.1003-8728.20230021.

[7]胡婧，陶梅平，唐金穎. 3D 打印 TC4 鈦合金的成形工藝與熱處理行為研究 [J]. 熱加工工藝，2017, 46(16): 220-224.

HU J, TAO M P, TANG J Y. Study on forming process and heat treatmentbehaviorof 3DprintingTC4 titanium alloy[J]. Hot Work-ing Technology, 2017, 46(16): 220-224.

[8]SIZOVA I, HIRTLER M, GüNTHER M, et al. Wire-arc additivemanufacturing of pre-forms for forging of a Ti-6Al-4V turbineblade[J]. AIP Conference Proceedings, 2019, 2113(1): 150017.

[9]溫東旭，熊逸博，顏佩智，等. 大型金屬零件電弧熔絲增材及其復合制造技術研究進展[J]. 大型鑄鍛件，2022(5): 10-18.

WEN D X, XIONG Y B, YAN P Z, et al. Research progress of arc fuse additive and composite manufacturing technology for large metal parts[J]. Heavy Casting and Forging, 2022(5): 10-18.

[10] 李昂，劉雪峰，俞波，等. 金屬增材制造技術的關鍵因素及發展方向[J]. 工程科學學報，2019, 41(2): 159-173.

LI A, LIU X F, YU B, et al. Key factors and development direc-tions with regard to metal additive manufacturing[J]. Chinese Jour-nal of Engineering, 2019, 41(2): 159-173.

[11] F42.91. 添 加 劑 制 造 技 術 標 準 術 語 ：ASTM F2792-2010e1[S].美國：美國材料與試驗協會，2011.

F42.91. Technical standard term for additive manufacturing:ASTM F2792-2010e1[S]. USA: American Society for Materials and Testing, 2011.

[12] 常坤，梁恩泉，張韌，等. 金屬材料增材制造及其在民用航空領域的應用研究現狀[J]. 材料導報，2021, 35(3): 3176-3182.

CHANG K, LIANG E Q, ZHANG R, et al. Status of metal additive manufacturing and its application research in the field of civil avia-tion[J]. Materials Reports, 2021, 35(3): 3176-3182.

[13] 柏關順，韓日宏，明珠，等. 金屬增材制造技術在武器裝備的應用和發展[J]. 兵器材料科學與工程，2021, 44(6): 135-147.

BAI G S, HAN R H, MING Z, et al. Applications and prospects of metal additive manufacturing technique in military component [J]. Ordnance Materials Science and Engineering, 2021, 44 (6):135-147.

[14] 張立浩，錢波，張朝瑞，等. 金屬增材制造技術發展趨勢綜述[J].材料科學與工藝，2022, 30(1): 42-52.

ZHANG L H, QIAN B, ZHANG C R, et al. Summary of develop-ment trend of metal additive manufacturing technology[J]. Materi-als Science and Technology, 2022, 30(1): 42-52.

[15] 楊海歐，王健，周穎惠，等. 電弧增材制造技術及其在 TC4 鈦合金中的應用研究進展[J]. 材料導報，2018, 32(11): 1884-1890.

YANG H O, WANG J, ZHOU Y H, et al. Wire and arc additive manufacturing technology and its application in TC4 Titanium al-loy: A review[J]. Materials Reports, 2018, 32(11): 1884-1890.

[16] KUMAR P, RAMAMURTY U. Microstructural optimization through heat treatment for enhancing the fracture toughness and fa-tigue crack growth resistance of selective laser melted Ti6Al4V al-loy[J]. Acta Materialia, 2019, 169: 45-59.

[17] 顧冬冬，張紅梅，陳洪宇，等. 航空航天高性能金屬材料構件激光增材制造 [J]. 中國激光，2020, 47(5): 24-47.

GU D D, ZHANG H M, CHEN H Y, et al. Laser additive man-ufacturing of high-performance metallic aerospace components[J]. Chinese Journal of Lasers, 2020, 47(5): 24-47.

[18] THOMAS F, NARENDRAN R, KYLE S, et al. Mechanical proper-ties and microstructure of 316L stainless steel produced by hy-brid manufacturing[J]. Journal of Materials Processing Technolo-gy, 2021, 290: 116970.

[19] HASSEN A A, NOAKES M, NANDWANA P, et al. Scaling Up metal additive manufacturing process to fabricate molds for composite manufacturing[J]. Additive Manufacturing , 2020, 32:101093.

[20] 朱言言，李沖，劉玉婷，等. 復合制造 TC4 鈦合金組織與拉伸性能 [J]. 航空制造技術，2021, 64(17): 14-20.

ZHU Y Y, LI C, LIU Y T, et al. Microstructure and tensile proper-ties of hybrid manufacturing TC4 titanium alloy[J]. Aeronautical Manufacturing Technology, 2021, 64(17): 14-20.

[21] WANG H X, LIN X, KANG N, et al. Interfacial characteristics and mechanical behavior of hybrid manufactured AlSi10Mg-Al6061bimetal via selective laser melting and forging[J]. Acta Metallur-gica Sinica (English Letters), 2022, 35: 375-388.

[22] 肖貴乾，張焱城，周杰，等. 大型航空熱鍛模增材復合制造修復技術及應用 [J]. 大型鑄鍛件，2022(6): 15-19.

XIAO G Q, ZHANG Y C, ZHOU J, et al. Additive composite man-ufacturing repair technology and application of large aerospace hot forging die[J]. Heavy Casting and Forging, 2022(6): 15-19.

[23] 周長平，林楓，楊浩，等. 增材制造技術在船舶制造領域的應用進展[J]. 船舶工程，2017, 39(2): 80-87.

ZHOU C P, LIN F, YANG H, et al. Application progvess of addi-tive manufacturing technology in shipbuilding field[J]. Ship Engi-neering, 2017, 39(2): 80-87.

[24] 陳超，劉李明，徐江敏. 金屬增材制造技術在船舶與海工領域中的應用分析[J]. 中國造船，2016, 57(3): 215-225.

CHEN C, LIU L M, XU J M. Application of metal additive manu-facturing technology in shipbuilding and construction of marineengineering[J]. Shipbuilding of China, 2016, 57(3): 215-225.

[25] 郭艷華，戴國慶，孫中剛，等. 激光增材制造鈦合金冶金組織特征及其調控方法研究進展[J]. 稀有金屬材料與工程，2022, 51(12):4733-4744.

GUO Y H, DAI G Q, SUN Z G, et al. Research progress on metal-lurgical structure characteristics and control methods of laser addi-tive manufacturing titanium alloys [J]. Rare Metal Materials andEngineering, 2022, 51(12): 4733-4744.

[26] SHI Y S. Additive manufacturing of metallic components [J]. Chi-nese Journal of Mechanical Engineering: Additive ManufacturingFrontiers, 2022, 1(3): 100047.

[27] GAO B W, ZHAO H J, PENG L Q, et al. A review of researchprogress in selective laser melting(SLM)[J]. Micromachines, 2022,14(1): 57.

[28] FRI K, LAAZIZI A, BENSADA M, et al. Microstructural and heattreatment analysis of 316L elaborated by SLM additive manufac-turing process [J]. The International Journal of Advanced Manu-facturing Technology, 2022, 124: 2289-2297.

[29] REDDY K, JOHNSON D M, PRITHAM I, et al. Optimization oftime, part accuracy and surface roughness of TI-6AL-4V processedthrough SLM[J]. Advances in Science and Technology, 2022, 120:93-100.

[30] 龍旭，賈啟普，李嬌，等. 選區激光熔化成形 TC4 鈦合金力學性能及其工藝關聯性[J]. 中國表面工程，2022, 35(2): 215-223.

LONG X, JIA Q P, Li J, et al. Mechanical properties and pa-rameter optimization of TC4 alloy by additive manufacturing [J].China Surface Engineering, 2022, 35(2): 215-223.

[31] GU D D, SHI Y Y, POPRAWE R, et al. Material-structure-perfor-mance integrated laser-metal additive manufacturing[J]. Science,2021, 372(6545): eabg1487.

[32] AZARNIYA A, COLERA X G, MIRZAALI M J, et al. Additivemanufacturing of Ti-6Al-4V parts through laser metal deposition(LMD): Process,microstructure, and mechanical properties[J]. Jour-nal of Alloys and Compounds, 2019, 804: 163-191.

[33] 謝樂春，劉兵亮，孫軒，等. 激光熔化沉積鈦合金及其復合材料組織力學性能研究進展[J]. 航空制造技術，2022, 65(1): 49-66.

XIE L C, LIU B L, SUN X, et al. Research progress on microstruc-ture and mechanical properties of titanium alloy and titanium ma-trix composites by laser melting deposition[J]. Aeronautical Manu-facturing Technology, 2022, 65(1): 49-66.

[34] SYED W U H, PINKERTON A J, LI L. A comparative study ofwire feeding and powder feeding in direct diode laser depositionfor rapid prototyping[J]. Applied Surface Science, 2005, 247(1-4):268-276.

[35] 李權，王福德，王國慶，等. 航空航天輕質金屬材料電弧熔絲增材制造技術[J]. 航空制造技術，2018, 61(3): 74-82, 89.

LI Q, WANG F D, WANG G Q, et al. Wire and arc additive manu-facturing of lightweight metal components in aeronautics andastronautics[J]. Aeronautical Manufacturing Technology, 2018, 61(3): 74-82, 89.

[36] 楊海歐，王健，王沖，等. 電弧增材制造 TC4 鈦合金宏觀晶粒演化規律[J]. 材料導報，2018, 32(12): 2028-2031, 2046.

YANG H O, WANG J, WANG C, et al. Macrostructure evolutionof TC4 titanium alloy fabricated by wire and arc additive manufac-turing[J]. Materials Reports, 2018, 32(12): 2028-2031, 2046.

[37] WILLIAMS S W, MARTINA F, ADDISON A C, et al. Wire+arcadditive manufacturing[J]. Materials Science and Technology, 2016,32(7): 641-647.

[38] 姜淑馨，李峰光. 絲材電弧增材制造技術的研究與應用[J]. 鑄造技術，2022, 43(5): 369-374.

JIANG S X, LI F G. Research and application of wire and arc addi-tive manufacturing technology[J]. Foundry Technology, 2022, 43(5): 369-374.

[39] 胡彪，鄧勁蓮，蔡高參，等. 冷金屬過渡電弧增材制造技術研究進展 [J]. 機電工程，2022, 39(3): 375-381.

HU B, DENG J L, CAI G C, et al. Research progress of CMT wlrearc additive manufacturing technology[J]. Mechanical & Electri-cal Engineering Magazine, 2022, 39(3): 375-381.

[40] 江宏亮，姚巨坤，殷鳳良. 絲材電弧增材制造技術的研究現狀與應用[J]. 熱加工工藝，2018, 47(18): 25-29.

JIANG H L, YAO J K, YIN F L. Research status and application ofwire arc additive manufacturing technology[J]. Hot Working Tech-nology, 2018, 47(18): 25-29.

[41] 李巖，蘇辰，張冀翔. 電弧熔絲增材制造綜述：物理過程、研究現狀、應用情況及發展趨勢[J]. 機械制造文摘(焊接分冊)，2022 (1):14-20.

LI Y, SU C, ZHANG J X. Summary of arc fuse additive manufac-turing: Physical process, research status, application and develop-ment trend[J]. Welding Digest of Machinery Manufacturing, 2022(1): 14-20.

[42] LI C F, WANG C, YANG G, et al. Effect of heat treatment onmicrostructure and fracture toughness of Ti-6Al-4V alloy byforging-additive hybrid manufacturing[J]. Journal of Materials Re-search, 2022, 37: 2406-2416.

[43] 王亞輝，黃亮，劉翔，等. 基于增材制造和鍛造復合成形的 TC4鈦合金組織和性能研究[J]. 稀有金屬，2021, 45(8): 897-904.

WANG Y H, HUANG L, LIU X, et al. Microstructure and me-chanical properties of TC4 alloy formed by additive manufacturingcombined with forging[J]. China Joarnal of Rare Metals, 2021, 45(8): 897-904.

[44] LIU Q, WANG Y D, ZHENG H, et al. Microstructure and mechan-ical properties of LMD-SLM hybrid forming Ti6Al4V alloy [J].Materials Science and Engineering: A, 2016, 660: 24-33.

[45] 王維，張力書，李長富，等. LDM-SLM 復合成形 Ti6Al4V 鈦合金的顯微組織及力學性能[J]. 紅外與激光工程，2019, 48(S2): 13-21.

WANG W, ZHANG L S, LI C F, et al. Study on microstructure andmechanicalpropertiesofLDM-SLMhybridmanufacturedTi6Al4V titanium alloy[J]. Infrared and Laser Engineering, 2019,48(S2): 13-21.

[46] DOLEV O, OSOVSKI S, SHIRIZLY A. Ti-6Al-4V hybrid struc-ture mechanical properties-wrought and additive manufactured powder-bed material [J]. Additive Manufacturing, 2020, 37, 37:101657.

[47] 劉祥宇，王辰陽，井志成，等. 激光沉積與熱軋復合制造 TC4 鈦合金組織性能的研究 [J]. 電焊機，2022, 52(5): 99-105.

LIU X Y, WANG C Y, JING Z C, et al. Study on microstructure and properties of TC4 titanium alloy fabricated by laser deposition and hot rolling[J]. Electric Welding Machine, 2022, 52(5): 99-105.

[48] MEINERS F, IHNE J, JüRGENS P, et al. New hybrid manufactur-ing routes combining forging and additive manufacturing to effi-ciently produce high performance components from Ti-6Al-4V [J].Procedia Manufacturing, 2020, 47: 261-267.

[49] 王舒，王志敏，錢婷婷，等. TC4 鈦合金鍛造 /SLM 增材組合制造結合區組織調控與力學行為研究[J]. 新技術新工藝，2021, 405(9): 70-75.

WANG S, WANG Z M, QIAN T T, et al. Microstructure control and mechanical behavior of bonding zone of TC4 titanium alloy fabricated by forging/SLM combined manufacturing[J]. New Technology & New Process, 2021, 405(9): 70-75.

[50] 馬健凱，李俊杰，王志軍，等. 鍛造-增材復合制造 Ti-6Al-4V 合金結合區顯微組織及力學性能[J]. 金屬學報，2021, 57(10): 1246-1257.

MA J K, LI J J, WANG Z J, et al. Bonding zone microstructure and mechanical properties of forging-additive hybrid manufac-tured Ti-6Al-4V alloy[J]. Acta Metallurgica, 2021, 57(10): 1246-1257.

[51] 王瑞，馮軍，李輝，等. 飛機用 TC4 鈦合金連接箱體復合制造技術研究 [J]. 鑄造技術，2021, 42(8): 656-661.

WANG R, FENG J, LI H, et al. Research on hybrld manufacturing technology of TC4 titanium alloy connecting Box for aircraft[J].Foundry Technology, 2021, 42(8): 656-661.

[52] KALASHNIKOV K N, CHUMAEVSKII A V , KALASHNIKOVA T A, et al. A substrate material and thickness influence on the 3D-printing of Ti-6Al-4V components via wire-feed electron beamadditive manufacturing[J]. Journalof MaterialsResearch and Tech-nology, 2022,16: 840-852.

[53] 曹銘. TC4 鈦合金鍛件上 LMD 成形復雜結構的界面組織及性能調控[D]. 廊坊：北華航天工業學院，2020.

CAO M. Interfacial structure and property control of LMD forming complex structure on TC4 titanium alloy forging[D]. Langfang:North China Institute of Aerospace Engineering, 2020.

[54] 葉坤. 后處理工藝對選區激光熔化 TC4 鈦合金組織與性能的影響 [D]. 南昌：南昌大學，2022.

YE K. Influence of post-treatment process on the microstructure and properties of selective laser melted TC4 titanium alloy [D].Nanchang: Nanchang University, 2022.

[55] LIU Z Y, QI H. Effects of substrate crystallographic orientations on crystal growth and microstructure formation in laser powder depo-sition ofnickel-basedsuperalloy[J]. Acta Materialia, 2015, 87: 248-258.

[56] 郭順，徐俊強，楊東青，等. 異質層狀鈦合金增材構件微觀組織與力學性能[J]. 復合材料學報，2022, 39(12): 6017-6027.

GUO S, XU J, YANG D Q, et al. Microstructure and mechanical properties of heterogeneous layered titanium alloy components fabricated via additive manufacturing[J]. Acta Materiae Composi-tae Sinica, 2022, 39(12): 6017-6027.

[57] BAMBACH M, SIZOVA I, SYDOW B, et al. Hybrid manufactur-ing of components from Ti-6Al-4V by metal forming and wire-arc additive manufacturing[J]. Journal of Materials Processing Tech-nology, 2019, 282:116689.

[58] SHI X Z, MA S Y, LIU C M, et al. Selective laser melting-wire arcadditive manufacturing hybrid fabrication of Ti-6Al-4V alloy: Mi-crostructure and mechanical properties[J]. Materials Science andEngineering: A, 2017, 684: 196-204.

[59] LIU Y B, JIN P, LI J Z, et al. Microstructural characteristics and mechanical properties of repaired titanium alloy blade by arc additive manufacturing process[J]. Advanced Engineering Materi-als, 2020, 22(11): 2000187.

[60] 楊光，馬玥，王超，等. 增材修復對激光沉積制造 TC4 組織與力學性能的影響[J]. 中國激光，2018, 45(12): 70-76.

YANG G, MA Y, WANG C, et al. Effect of additive repair on mi-crostructure and mechanical properties of laser additive manu-factured TC4 titanium[J]. Chinese Journal of Lasers, 2018, 45(12):70-76.

[61] ZHANG J K, ZHANG X, WANG X Y, et al. Crack path selectionat the interface of wrought and wire+arc additive manufactured Ti-6Al-4V[J]. Materials & Design, 2016, 104: 365-375.

[62] EDWARDS P, RAMULU M. Effect of build direction on the frac-ture toughness and fatigue crack growth in selective laser melted Ti-6Al-4V [J]. Fatigue & Fracture of Engineering Materials &Structures, 2015, 38(10): 1228-1236.

[63] ZHANG J K, WANG X Y, PADDEA S, et al. Fatigue crack propa-gation behaviour in wire+arc additive manufactured Ti-6Al-4V:Effects of microstructure and residual stress [J]. Materials & De-sign, 2016, 90: 551-561.

[64] WANG F D, WILLIAMS S, COLEGROVE P, et al. Microstructure and mechanical properties of wire and arc additive manufactured Ti-6Al-4V [J]. Metallurgical and Materials Transactions A, 2013,44: 968-977.

[65] 徐國建，柳晉，陳冬卅，等. 正火溫度對電弧增材制造 Ti-6Al-4V組織與性能的影響 [J]. 焊接學報，2020, 41(1): 39-43.

XU G J, LIU J, CHEN D S, et al. Effect of normalizing tempera-ture on microstructure and properties of Ti-6Al-4V manufactured by arc additive[J]. Transactions of the China Welding Institution,2020, 41(1): 39-43.

[66] BERMINGHAM M J, NICASTRO L, KENT D, et al. Optimising the mechanical properties of Ti-6Al-4V components produced by wire+arc additive manufacturing with post-process heat treatments[J]. Journal of Alloys and Compounds, 2018, 753: 247-255.

[67] 王健. 電弧增材制造 TC4 鈦合金宏微觀組織演變及力學性能研究[D]. 西安：西北工業大學，2020.

WANG J. A Study on macro/microstructure evolution and me-chanical properties of wire and arc additive manufactured TC4 titanium alloy[D]. Xi'an: Northwestern Polytechnical University,2020.

[68] 許明方，陳玉華，鄧懷波，等. 超聲輔助 CMT 電弧增材制造 TC4鈦合金微觀組織和力學性能研究[J]. 精密成形工程，2019, 11(5):142-148.

XU M F, CHEN Y H, DENG H B, et al. Microstructure and me-chanical properties of TC4 titanium alloy made by UVA-CMT WAAM[J]. Journalof NetshapeFormingEngineering, 2019, 11(5):142-148.

[69] COLEGROVE P A, MARTINA F, ROY M J, et al. High pressure interpass rolling of wire+arc additively manufactured titanium components[J]. AdvancedMaterialsResearch,2014,996:694-700.

[70] MARTINA F, ROY M J, SZOST B A, et al. Residual stress ofas-deposited and rolled wire+arc additive manufacturing Ti-6Al-4V components[J]. Materials Science and Technology, 2016, 32(14): 1439-1448.

[71] MARTINA F, COLEGROVE P A, WILLIAMS S W, et al. Mi-crostructure of interpass rolled wire+arc additive manufacturing Ti-6Al-4V components [J]. Metallurgical and Materials Transac-tions A, 2015, 46: 6103-6118.

[72] MCANDREW A R, ROSALES M A, COLEGROVE P A, et al. In-terpass rolling of Ti-6Al-4V wire+arc additively manufactured fea-tures for microstructural refinement [J]. Additive Manufacturing,2018, 21: 340-349.

[73] GAO Y P, WU C D, PENG K, et al. Towards superior fatigue crackgrowth resistance of TC4-DT alloy by in-situ rolled wire-arc addi-tive manufacturing[J]. Journal of Materials Research and Technol-ogy, 2021, 15: 1395-1407.
