海洋工程設(shè)備在一5~260℃、介質(zhì)pH值為1.5~4.0(特別是鹽和煤油狀沉積物)環(huán)境中工作，容易產(chǎn)生致命性的縫隙腐蝕，因此，能源開發(fā)用鈦合金材料的使用環(huán)境和要求與船用鈦合金有一定的差別，主要表現(xiàn)在以下幾個方面：

①高濃度氯化物介質(zhì)(高達10%NaCl以及其他鹽類) ；

②工作介質(zhì)中含有侵蝕性氣氛H， S和COg， 環(huán)境介質(zhì)為酸性， pH值較低；

③介質(zhì)溫度高(深井中溫度為150~200℃)，高溫性能較好；

④低溫(一40~-50℃)要求鈦具有耐寒性；

⑤設(shè)備表面存在有鹽或石蠟沉積，工作液體含有甲醇；

⑥工作介質(zhì)壓力高(≥25MPa， 甚至有的高達100MPa) ；

①傳輸介質(zhì)中攜帶其他雜質(zhì)，產(chǎn)生沖刷腐蝕(泥漿、沙子、鉆井礦泥)。

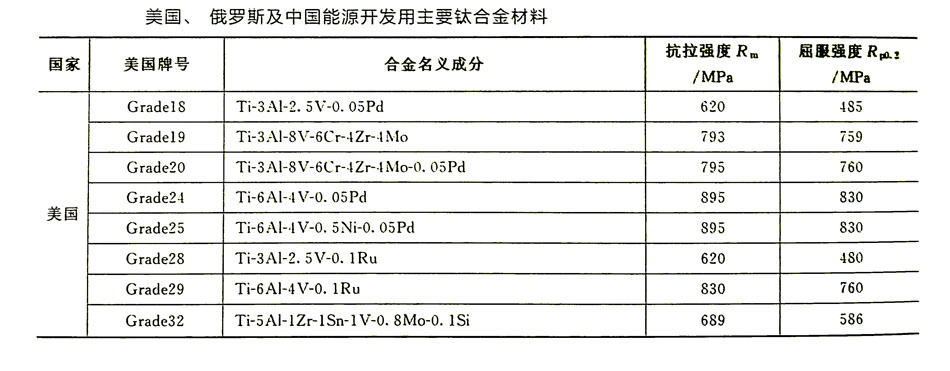

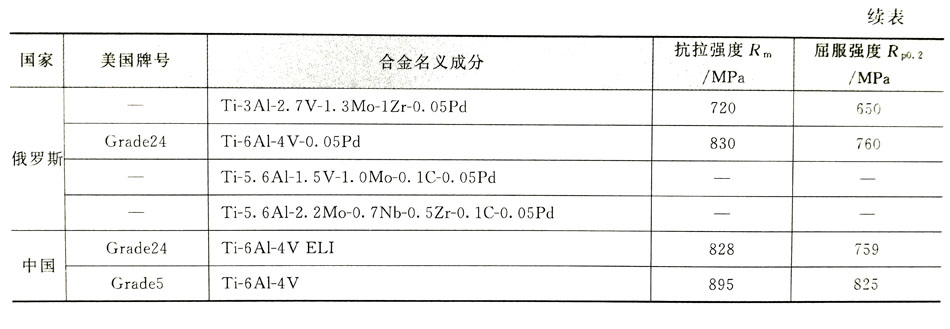

能源開發(fā)用鈦合金材料一般是以艦船用x、u一3和3鈦合金為基礎(chǔ)、在不影響合金的物理性能、機械性能、加工性能和焊接性能的基礎(chǔ)上，添加少量的貴金屬元素(如Pt、Pd、Ru等)，用以改善合金耐縫隙腐蝕性能，同時提高了合金在還原性介質(zhì)及氧化性介質(zhì)中的耐蝕性。下表列出了美國、俄羅斯及中國能源開發(fā)用主要鈦合金材料的成分及性能。

相關(guān)鏈接
