由于鈦及鈦合金材料的性能和鋼材有很多共同點或相似之處，故GB150-2011《鋼制壓力容器》所考慮的容器設計基本準則和三種失效形式，即強度失效、剛度失效和穩定失效，對鈦設備也是適用的。目前除俄羅斯有專用的鈦設備強度計算標準外，其他國家的標準，如美國ASME，日本JIS等與鋼制受壓元件標準一起，采用相同的計算公式。故本標準規定：鈦管廠家全鈦制、鈦復合鋼板制和襯鈦鋼制設備的各部件設計、計算均按GB150-2011《鋼制壓力容器》進行。

(1)內壓圓筒和內壓球殼

內壓圓筒和內壓球殼的計算公式與GB150-2011一致，其理論的闡述可參閱GB150-2011第5章“內壓圓筒和內壓球殼”的標準釋義。

(2)外壓圓筒和外壓球殼

外壓圓筒和球殼的計算方法和步驟按GB150-2011;鈦制的外壓圓筒和球殼壁厚計算圖用國產鈦板由國內測定而得。

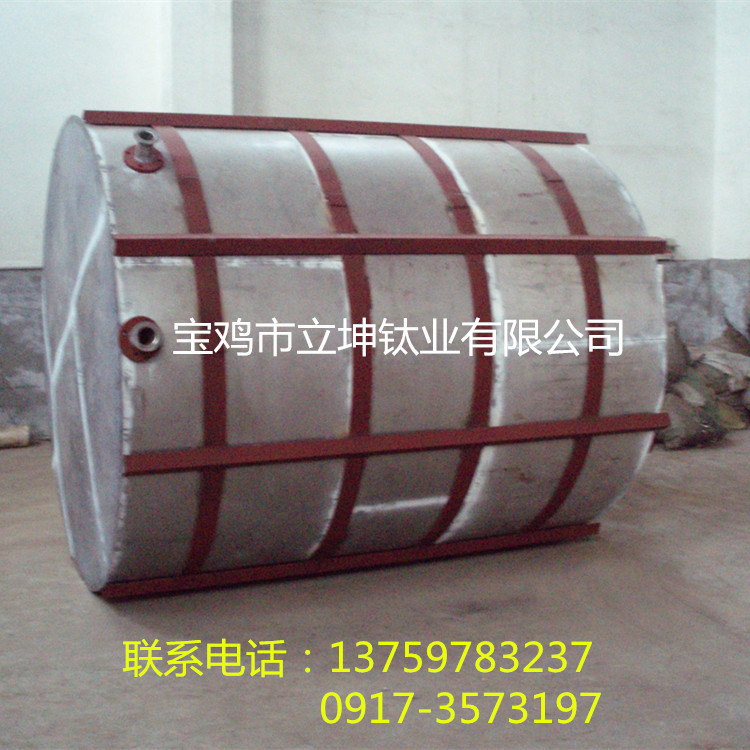

外壓圓筒加強圈的設計計算按GB150-2011，加強圈的材料可為鈦材或鋼材，前者與殼體的連接采用間斷焊，后者與殼體的連接采用釬焊。

(3)鈦封頭的設計公式與GB150-2011一致，其理論闡述可參閱GB150-2011第7章“封頭”的標準釋義。其中外壓封頭的計算可用本標準第6章的外壓壁厚計算圖。

(4)開孔和開孔補強計算公式與GB150-2011一致，其理論闡述可參閱GB150-2011第8章“開孔與開孔補強”的標準釋義。

取消了GB150-2011中不另行補強的大的開孔直徑。容器開孔是否要補強以及如何補強由設計者自行決定。對圓筒或球殼開孔所需的補強面積中的強度消弱系數全部f=+-10

(5)鈦制壓力容器中所采用的法蘭，通常采用以下幾種結構，即鈦管翻邊及鈦焊環外套鋼制活套法蘭，鈦襯里的鋼法蘭以及厚壁鈦管外車螺紋用螺紋法蘭連接。這些結構設計者可參閱GB150-2011取相近結構的法蘭進行強度計算，本標準不列計算公式。有關鈦法蘭的理論闡述可參閱GB150-2011第9章“法蘭”的標準釋義。
