1、序言

國內化工裝置中常見的鈦材設備殼體厚度一般在10mm左右，采用常規的焊接參數即可滿足焊接要求。但是對于稍厚規格的鈦板，尤其是厚度在20mm 以上的板材焊接，其坡口形式、焊接參數、氣體保護等工藝參數隨著板材厚度的增加，差異較大。厚板鈦合金焊接時，若采用常規的坡口形式及焊接參數，存在著金屬填充量大，焊后變形量及殘余應力大，總施焊遍數多易對焊縫的力學性能、工藝性能造成不良影響，以及施焊效率較低等問題。

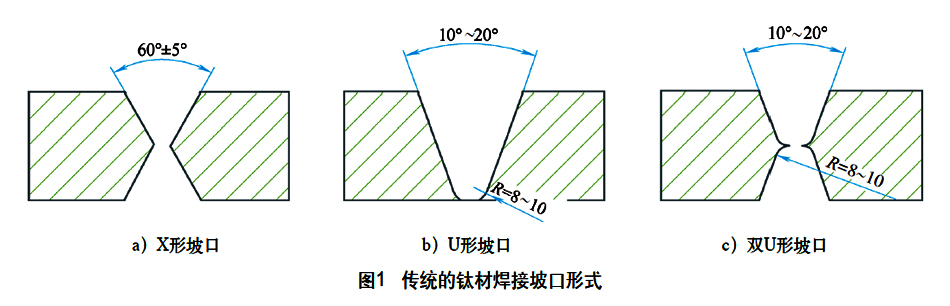

傳統的厚板鈦材焊接坡口形式如圖1所示，其中U形、雙U形坡口加工難度大，加工周期長，且坡口間隙較窄，焊接難度較大；X形坡口則金屬填充量過大。

鈦在高溫下會發生由致密的密排六方晶格α鈦轉變?yōu)榫w粗大的體心立方晶格β鈦，導致焊接接頭塑性下降，且鈦材具有熔點高、熱容量大和導熱性差等特點，因此鈦材焊接應采取盡量小的焊接熱輸入。傳統的鈦材焊接工藝一般通過采取減小電弧電壓（一般選取10~12V）、焊接電流（一般選取110~150A）的措施，來減小焊接熱輸入。雖然控制了焊接熱輸入，但焊接速度（一般40~50mm/min） 相應較低，焊接效率大幅降低，同時增加了施焊道數，即增加了產生缺陷的概率。

針對上述現有技術的不足，本文提出一種TA10厚板鈦材手工氬弧焊焊接工藝，使鈦合金材料手工氬弧焊焊接技術的適用范圍進一步擴大，特別適用于20mm以上鈦材的焊接。

2、厚板鈦材手工氬弧焊焊接工藝

針對傳統厚板鈦材手工氬弧焊焊接工藝的不足進行改進。主要包括以下內容：

1）焊前清理

清理焊絲、坡口表面及坡口兩側油污、鐵銹等雜質。

2）坡口的加工

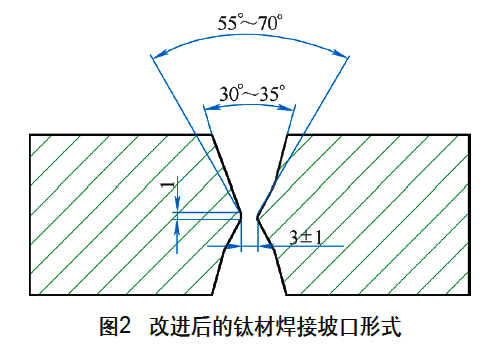

采用雙V形坡口（見圖2），坡口下段角度取55°~70°，坡口上段角度取30°~35°。

3）確定焊接參數

焊接電流為160~200A，電弧電壓為12~16V、焊接速度為70~80mm/min，施焊時按照正、反面各焊接兩遍的焊接順序交替進行， 焊槍氣體流量為10~15L/min，焊縫的正面、正面后端、背面及熱影響區部分都要同時采用氬氣進行保護，保護氣體流量20~25L/min，至焊縫及熱影響區溫度降至≤80℃后停止通氬氣。

3、28mm厚TA10板焊接實例

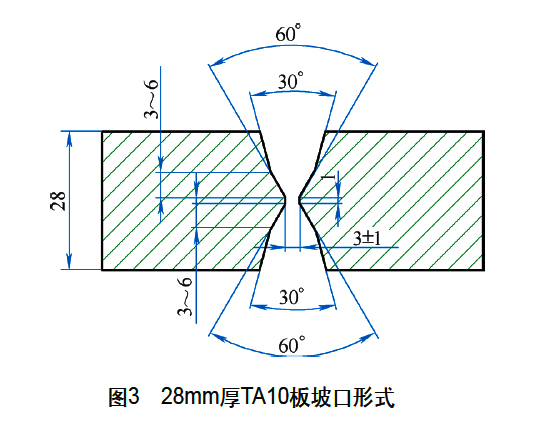

試板TA10坡口形式如圖3所示，采用改進后的雙V形坡口，下段坡口角度60°，厚度3~6mm； 上段坡口角度30°，厚度7.5~10.5mm，組對間隙（3±1）mm。

1）焊前的準備

對焊絲、坡口表面及坡口兩側20mm范圍內進行清理，可根據表面污染程度選用合金刀頭、不銹鋼鋼絲刷、乙醇進行清洗，施焊過程中嚴禁使用不銹鋼絲輪再對焊縫進行清理。

施焊前需用乙醇和絲綢布清洗坡口和焊絲，以后不得再用手直接觸摸，并及時施焊，長時間未焊應重新清洗。清洗干凈的焊絲不得隨意拋在地上， 以防再次污染，應放在潔凈的焊絲筒內使用。

2）焊接過程控制

主要包括以下幾方面：

① 焊縫的正面、正面后端、背面及熱影響區部分都要同時采用氬氣進行保護。

②焊接時必須采用引弧板和引出板，防止托罩保護效果不良。

③氬氣使用前要在鈦板上進行試驗焊接，焊縫呈現純白色且無缺陷，證明氬氣純度符合要求，若焊縫出現其他顏色或出現缺陷，說明氬氣純度不符要求，應進行更換并重新焊接。

④采用不易吸濕材料的送氣管。

⑤嚴格控制層間溫度≤80℃，焊接過程中必須對層間溫度進行測量、記錄。

⑥檢查員必須根據層間清理要求，對每一層的焊接質量進行確認。若焊接質量不符合要求，質檢員必須督促焊工按相應的處理方法進行處理。

⑦焊絲必須放在焊絲筒內。

⑧施焊時必須嚴格按照工藝要求的焊接順序進行施焊。

3）焊接人員要求

施焊人員及防護人員進入現場必須穿著潔凈白色工作服，佩戴白帆布手套和鞋套。

4）焊接工藝要求和層間清理

焊接參數見表1，層間清理要求見表2。

表1  28mm厚TA10手工氬弧焊焊接參數

表2   層間清理要求
