一、陰極保護系統的分類

根據提供陰極電流的方式不同，陰極保護技術主要分為兩種：犧牲陽極陰極保護和外加電流陰極保護。

1、犧牲陽極陰極保護法是將一種電位更負的金屬或合金，如鋁、鋅或鎂與被保護金屬結構物電性連接，通過電負性金屬或合金這些陽極材料的不斷消耗溶解，釋放出的電流供給被保護金屬構筑物而陰極極化，使金屬結構得到保護。

該方式簡便易行，不需要外加電源，很少產生腐蝕干擾，得到了廣泛的應用，但對于犧牲陽極的使用也有很多失敗的教訓，其失敗的主要原因是陽極表面生成了一層不導電的硬殼，限制了陽極的電流輸出。而產生該問題的主要原因是陽極成分達不到規范要求，其次是陽極所處位置的電阻率太高。因此，設計犧牲陽極陰極保護系統時，要嚴格控制陽極成分，并注意選擇電阻率低的位置安裝犧牲陽極的陰極保護系統。

2、外加電流陰極保護法是將外部交流電轉變成外加低壓直流電源，通過輔助陽極將保護電流傳遞給被保護的金屬結構物，使之陰極極化，從而使腐蝕得到抑制，系統通過參比電極測量電位并將控制信號反饋給恒電位儀，以調節輸出電流，從而使金屬結構物始終處于良好的保護狀態。

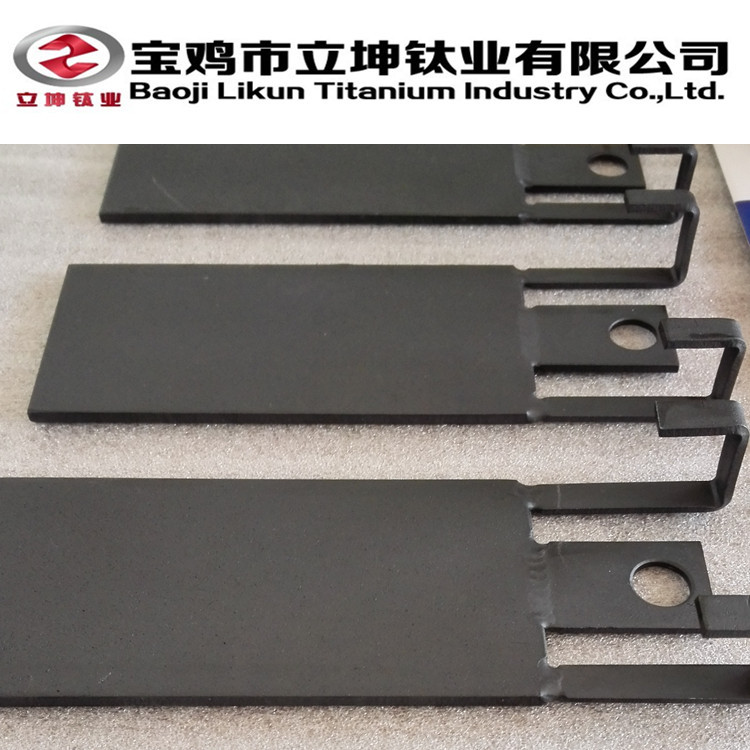

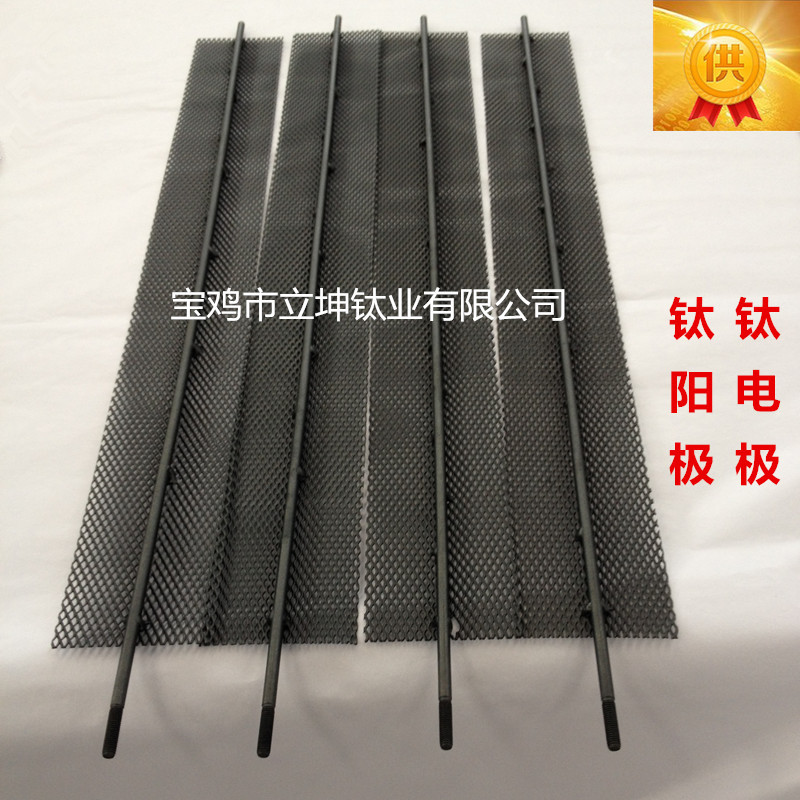

外加電流所使用的輔助陽極，主要是為了使外加電流通過它形成回路輸入電流到被保護的金屬上進行陰極極化，因此要求它有良好的導電性。本身不容易腐蝕，有良好的機械性能，容易加工且價格便宜。常用的輔助陽極有廢鋼、石墨、高硅鐵、鋁合金、鉑、鍍鉑鈦等，其中，除廢鋼外，都具有難溶的特點，可以長期使用。

二、陰極保護的有關參數

1、參比電極

為了對各種金屬的電極電位進行比較，必須有一個公共的參比電極。飽和硫酸銅參比電極電極，其電極電位具有良好的重復性和穩定性，結構簡單，在陰極保護領域中得到廣泛采用。
不同參比電極之間的電位比較見下表1。

表1  不同參比電極之間的電位比較

2、腐蝕電位（自然電位）

每種金屬浸在一定的介質中都有一定的電位，稱之為該金屬的腐蝕電位（自然電位）。

腐蝕電位可表示金屬失去電子的相對難易。腐蝕電位愈負愈容易失去電子，我們稱失去電子的部位為陽極區，得到電子的部位為陰極區。陽極區由于失去電子受到腐蝕（如鐵原子失去電子而變成鐵離子溶入海水中）而陰極區得到電子受到保護。

相對于飽和硫酸銅參比電極（CSE），不同金屬在土壤中的腐蝕電位如下表2。

表2  不同金屬在土壤中的腐蝕電位（相對于飽和硫酸銅參比電極（CSE））
